1. Version

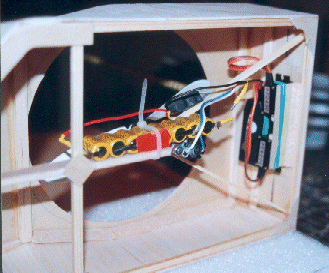

Rohbau - Heckansicht
Die Deckplatte besteht aus 0,8mm Birkensperrholz.
Die Seiten bestehen aus 1mm Balsaholz.
Aus dem Heck (0,8mm BSH) sind die Ausströhmöffnungen (je 2,5cm x 1,5cm) herausgeschnitten.
Davor sind die Steuerklappen, direkt auf die Servokreuze geklebt.








Rohbau von unten
Der untere Rahmen besteht aus Fichtenleisten.
Daran sind Motor (MH 415 mit Getr. 1:6), Akku (50mAh) und Fahrtenregler befestigt.
Die Servos und der Empfänger sind auf ein kleines Brett am Heck montiert.

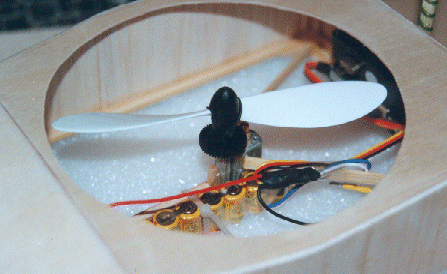

Rohbau - Draufsicht
Der Getriebemotor dreht die 13cm Gummimotor - Luftschraube












Rohbau - Frontansicht
Das Modell steht auf einer Schaumstoffplatte, die als Positivform für die Schürze zugeschnitten ist.
