0. Planung / Konzept

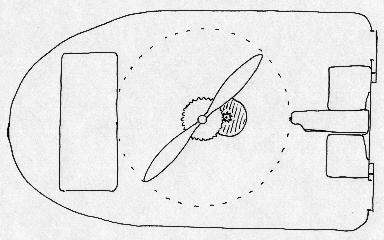

Angeregt durch die Homepages von Klaus Schlosser und Jürgen Overrödder  startete ich am 28.05.1999 das Projekt XXS. Es handelt sich um ein extrem kleines und leichtes Luftkissenfahrzeug. Angetrieben wird es durch einen einzigen Motor der Größe 250 oder kleiner (Sloyflyer)! Über ein Getriebe wird die Luftschraube (oder Radialgebläst) angetrieben. Dadurch wird im Fahrzeug ein Überdruck erzeugt, der die Schürze aufbläst und somit das Luftkissen erzeugt. Dieser Luftstrom wird auch für den Vortrieb und die Steuerung benutzt: Am Heck befinden sich rechts und links Ausströhmöffnungen. Diese können durch je ein Servo geöffnet oder verschlossen werden. Dadurch kann die Geschwindigkeitsregelung und die Lenkung umgesetzt werden. Senderseitig soll ein V - Mischer die Lenkung und die Geschwindigkeitsbeeinflussung auf je einen Knüppel legen. Dem Luftverlust durch Öffnen der Ausströhmöffnungen soll durch Hochregeln des Motors entgegengewirkt werden (ebenfalls durch ein Mischer). Es werden sehr leichte RC - Komponenten eingebaut:   Empfänger: 7g ; Servos à: 9g ; Akku - 50, 110, 250 oder Max. 500mAh.

Aufbau:
-Unterer Grundrahmen aus Fichtenleisten
-Seitenwände aus Balsaholz
-Deck aus dünnem Birkensperrholz
-Heckplatte aus Birkensperrholz








Länge: 24cm
Breite: 15,5cm
Höhe (natürlich ohne Antenne): 6cm








Das Radialgebläse ist folgendermaßen aufgebaut:
Auf einer Kunststoffscheibe werden die Positionen der Flügel aufgezeichnet und eingesägt. In die Sägeschnitte werden die Flügel eingeklebt. Das erleichtert die Ausrichtung und ermöglicht auf einfache Weise eine gewölbte Flügelform. Den oberen Abschluß bildet ein dünner Kunststoffring. Die Scheibe erhält mittig eine Bohrung und eine Achsbefestigung (aufgeklebter Stellring / Luftschraubenaufnahme).
